Thông số kỹ thuật Kyoritsu 1009
| DCV | 400mV/4/40/400/600V |
| ACV | 400mV/4/40/400/600V |
| DCA | 400/4000µA/40/400mA/4/10A |
| ACA | 400/4000µA/40/400mA/4/10A |
| Ω | 400Ω/4/40/400kΩ/4/40MΩ |
| Kiểm tra điốt | 4V/0.4mA |
| Hz | 5.12/51.2/512Hz/5.12/51.2/512kHz/5.12/10MHz |
| C | 40/400nF/4/40/100µF |
| Nguồn | R6P (1.5V x 2) ; |
| Khối lượng | 260g |
| Kích thước | 155(L) × 75(W) × 33(D)mm |
| Phụ kiện | Que đo, Pin x 2, Hướng dẫn |
| Hãng sản xuất | Kyoritsu – Nhật |

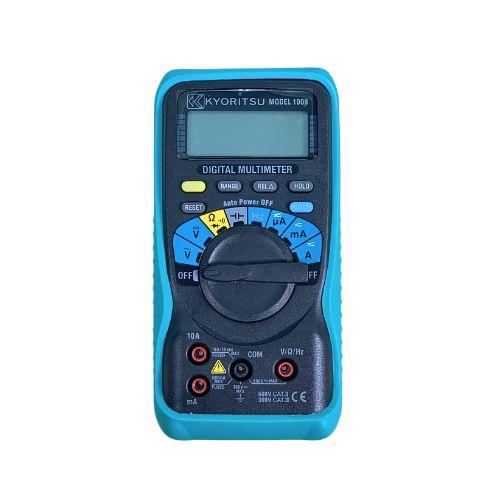

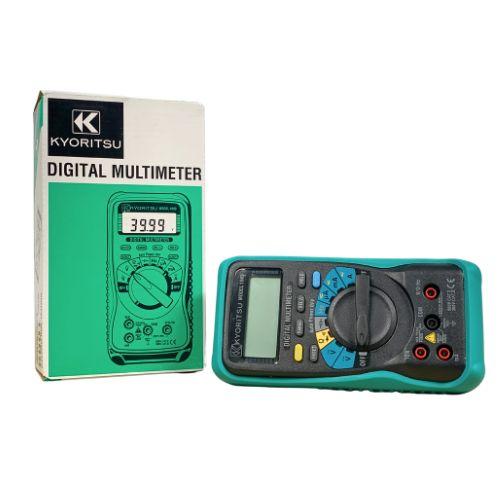

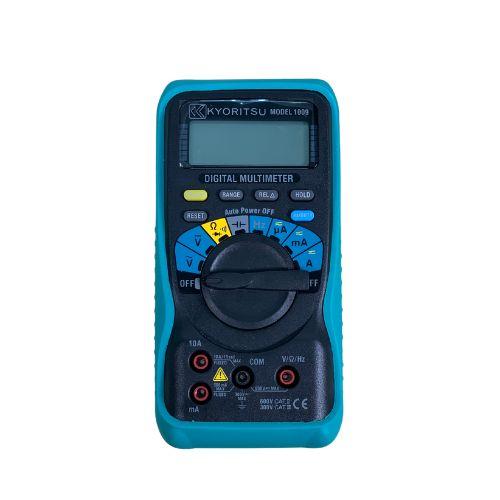

Mô tả sản phẩm Kyoritsu 1009
Đồng hồ vạn năng Kyoritsu 1009 là thiết bị hiện đại được sản xuất trên dây chuyền Nhật Bản mang đến thông số chính xác khi vận hành, từ đó tiết kiệm thời gian, công sức lao động cho người sử dụng.
Đồng hồ Kyoritsu 1009 đo lường đa dạng
Đồng hồ Kyoritsu 1009 được tích hợp tính năng đo dòng điện 10A-AC/DC hoạt động linh hoạt và hiệu quả.
Kyoritsu 1009 nhỏ gọn
1009 là dòng đồng hồ đo điện vạn năng Kyoritsu có thể đo được các thông số sau: điện áp AC, điện áp DC, điện trở Ω, đo tần số và đo thông mạch, kiểm tra diode, tụ điện.
Đồng hồ đo điện tử Kyoritsu 1009 cung cấp 4000 count, hiển thị kết quả đo rõ ràng. Kyoritsu 1009 cung cấp phép đo đa dạng giúp kiểm tra chỉ số trong mạch nhanh chóng. Với bộ đếm ở phạm vi 4000 điểm, giúp đọc thông số đo nhanh chóng, rõ ràng thông qua màn hình LCD lớn.
Đồng hồ vạn năng Kyoritsu 1009 tích hợp chế độ Autorang và Manual Range
Kyoritsu luôn có những cải tiến trong mỗi sản phẩm của mình. Với đồng hồ Kyoritsu 1009, nó cùng sở hữu 2 khả năng đo là đo tự động và tự điều chỉnh. Bên cạnh đó, khả năng lưu giá trị sau đo thiết bị đảm bảo vô cùng tiện lợi, giúp người dùng có thể so sánh kết quả dễ dàng.
Đồng hồ Kyoritsu 1009 có thiết kế nhỏ gọn
Kyoritsu 1009 có kiểu dáng thiết kế cầm vừa tay, tạo sự thoại mái khi sử dụng. Được làm từ chất liệu cao cấp, sản phầm có độ bền cao, cho thời gian sử dụng lâu dài. Kích thước nhỏ gọn, kết cấu chắc chắn mang đến độ bền cao. Ngoài ra, so với những loại đồng hồ vạn năng khác, Kyoritsu 1009 có mức giá rẻ hơn nhiều.
Màn hình hiển thị 4000 điểm đảm bảo độ sắc nét, giúp người sử dụng nhìn, quan sát thông số dễ dàng hơn. Tự động bật tắt nguồn trong khoảng 30 phút giúp tiết kiệm pin tối đa nhất. Phạm vi trở kháng cung cấp cảnh báo âm thanh liên tục.
Hướng dẫn sử dụng đồng hồ đo điện Kyoritsu 1009
Sử dụng đồng hồ vạn năng Kyoritsu 1009 rất đơn giản. Tuy nhiên, với những ai lần đầu sử dụng hoặc lần đầu tiếp xúc với sản phẩm sẽ gặp đôi chút khó khăn. Việc tuân thủ các bước dưới đây sẽ giúp bạn thực hiện đo dòng điện, điện trở… dễ dàng hơn.
- Bạn để đồng hồ vạn năng Kyoritsu ở thang đo điốt/ thông mạch giống như việc kiểm tra thông mạch.
- Tiếp theo bạn vẫn cắm que đen của đồng hồ vạn năng vào cổng chung COM và que đỏ cắm vào cổng V/Ω.
- Nếu khi diode được phân cực thuận thì sụt áp có giá trị <1, thông thường nó nằm trong khoảng 0.6 đối với Si, 0,4 đối với loại Ge. Nếu khi diode được phân cực ngược thì không có sụt áp và có giá trị bằng 1 thì diode đó hoạt động tốt.
Ứng dụng chính của sản phẩm đồng hồ vạn năng Kyoritsu 1009 đó là dành cho những người làm công tác kiểm tra điện và điện tử. Kết quả của phép đo thường được hiển thị trên một màn tinh thể lỏng của đồng hồ vạn năng Kyoritsu, giúp người đo dễ dàng đọc, tránh sai số.
Video review đồng hồ vạn năng Kyoritsu 1009
Cách sử dụng đồng hồ Kyoritsu 1009 đơn giản
Chuẩn bị thiết bị
- Lắp 2 viên pin R6P (1.5V) vào mặt sau của máy.
- Gắn que đo màu đen vào cổng COM (chung).
- Gắn que đo màu đỏ vào cổng đo V/Ω/Hz (hoặc các cổng tương ứng nếu đo dòng cao).
Cách đo các thông số phổ biến
Đo điện áp AC/DC
Bước 1. Xoay núm chọn về thang đo ACV hoặc DCV.
Bước 2. Cắm que đo vào 2 điểm cần kiểm tra (ví dụ: đầu vào của ổ điện, cực pin…).
Bước 3. Đọc giá trị hiển thị trên màn hình LCD của đồng hồ đo điện Kyoritsu 1009.
Đo dòng điện AC/DC
Bước 1. Xoay núm đến thang ACA hoặc DCA (chọn dải phù hợp).
Bước 2. Ngắt mạch điện cần đo dòng, nối que đo nối tiếp trong mạch.
Bước 3. Màn hình hiển thị dòng điện đang chạy qua.
Đo điện trở
Bước 1. Chọn chế độ Ω trên núm xoay.
Bước 2. Chạm hai đầu que đo vào hai đầu linh kiện cần kiểm tra.
Bước 3. Kết quả điện trở sẽ hiển thị ngay trên màn hình của Kyoritsu 1009.
Đo tụ điện (C)
Bước 1. Vặn về biểu tượng C (tụ).
Bước 2. Xả tụ điện trước khi đo (bằng cách chập hai chân tụ).
Bước 3. Gắn hai đầu que đo vào chân tụ và đọc giá trị trên màn hình.
Đo tần số (Hz)
Bước 1. Chọn thang đo Hz.
Bước 2. Đặt que đo vào nguồn tín hiệu.
Bước 3. Màn hình hiển thị tần số của tín hiệu đó.
Kiểm tra diode / thông mạch
Bước 1. Chọn chế độ Diode/Continuity (có biểu tượng điốt và loa).
Bước 2. Chạm que đo vào diode: nếu đo thuận, hiển thị áp sụt (thường 0.6V); đo ngược hiển thị “1”.
Bước 3. Kiểm tra thông mạch: nếu có tiếng bíp, mạch đang thông.
Lưu ý an toàn khi sử dụng đồng hồ đo điện Kyoritsu 1009
- Kiểm tra đồng hồ và que đo trước khi dùng để đảm bảo không có hư hại.
- Tránh chạm vào đầu que đo trong quá trình đo đạc.
- Không đo vượt mức điện áp cho phép (tối đa 600V AC/DC).
- Tuyệt đối không đo dòng khi đang để thang điện áp.
- Luôn vặn núm về OFF sau khi sử dụng để tiết kiệm pin.
- Tránh sử dụng thiết bị trong môi trường ẩm hoặc nhiệt độ cao.
- Thay đúng loại pin R6P (1.5V x2) khi pin yếu.
- Đảm bảo cắm đúng cổng đo, nhất là khi đo dòng lớn.
- Luôn xả tụ điện trước khi đo để tránh làm hỏng mạch bên trong.
